Desafio
Projeto realizado
Reforma de Rebobinadeira ADF Jupia
Reforma elétrica e de automação para elevar controle, rastreabilidade e confiabilidade operacional de uma rebobinadeira industrial.
Registro do projeto

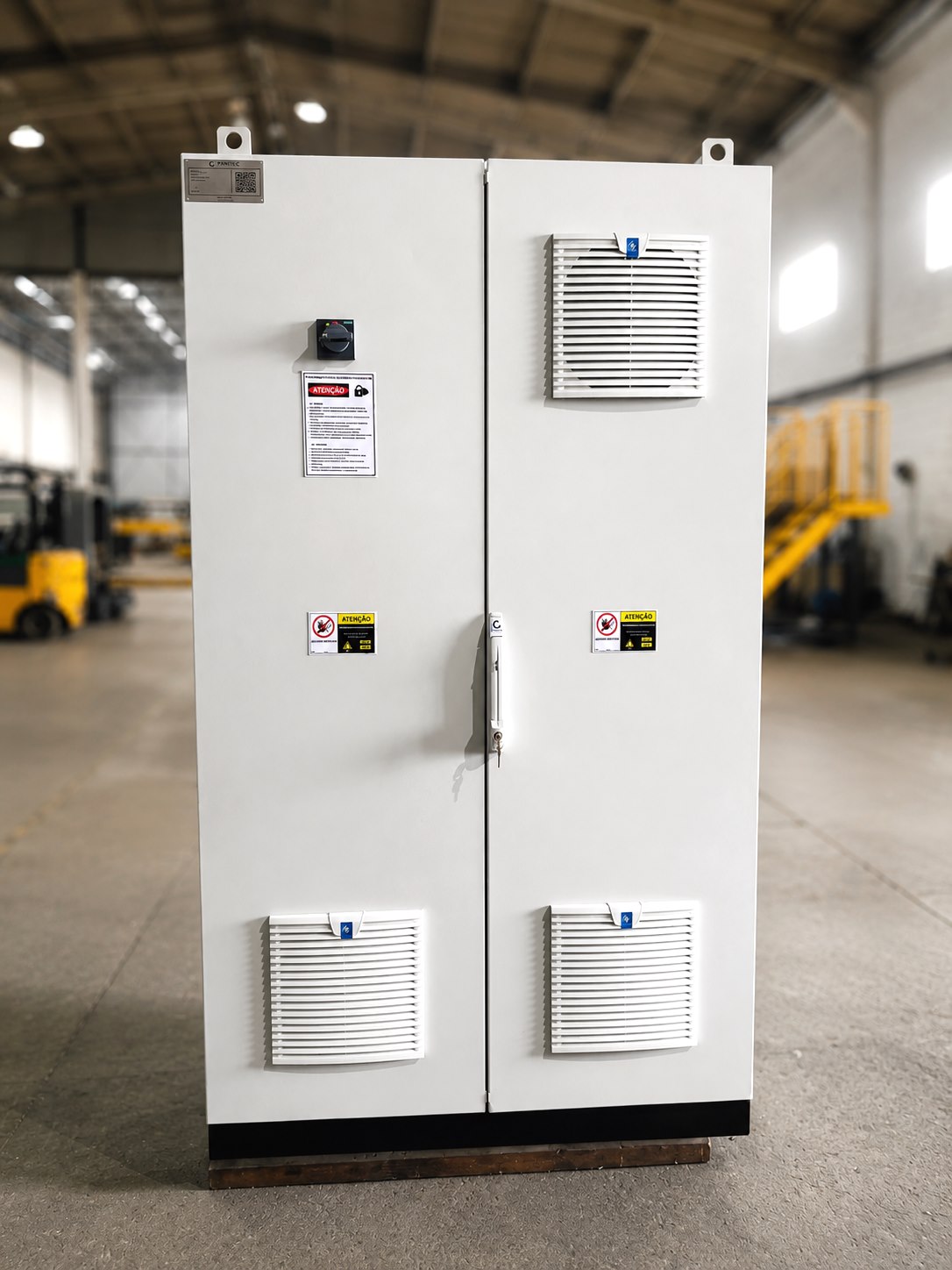

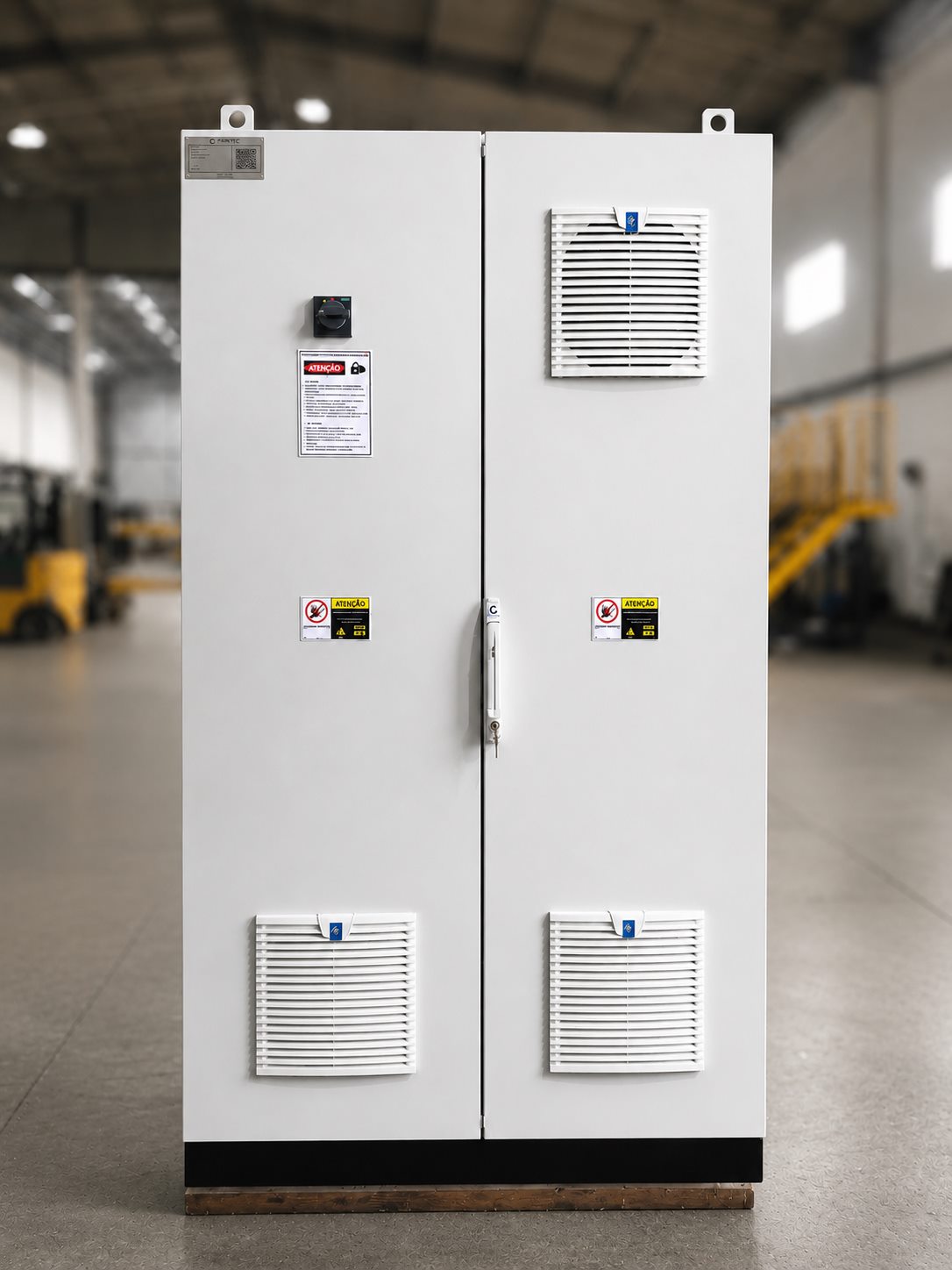

Máquina reformada, painel elétrico e telas de acompanhamento do processo.
As imagens documentam a máquina em campo, a modernização do comando e os recursos de supervisão usados para acompanhar variáveis, eventos e comportamento da rebobinadeira durante a operação.Contexto da aplicação
O que é uma rebobinadeira e por que o controle importa
Uma rebobinadeira atua depois da formação da bobina principal, reorganizando o material em rolos com diâmetro, tensão e acabamento adequados para as etapas seguintes de conversão, armazenagem ou expedição. Nesse tipo de equipamento, estabilidade de tensão, controle de diâmetro e repetibilidade são decisivos para preservar a qualidade do material e reduzir perdas.Solução CPNTeck
A CPNTeck estruturou uma solução de automação com instrumentação dedicada, controle por PLC, interface de operação e recursos de historização, permitindo acompanhar o comportamento da máquina durante a produção e intervir com mais segurança.

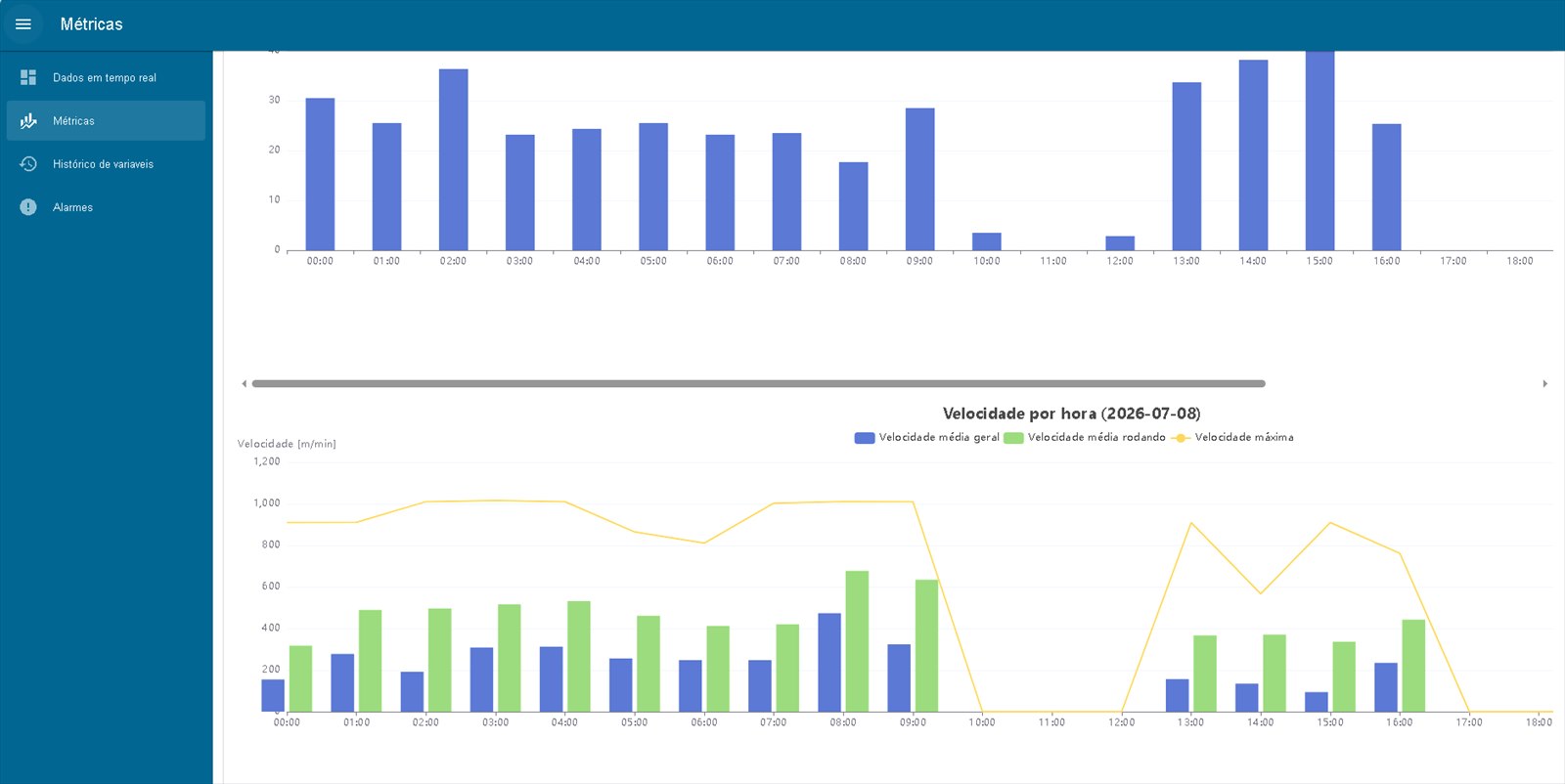

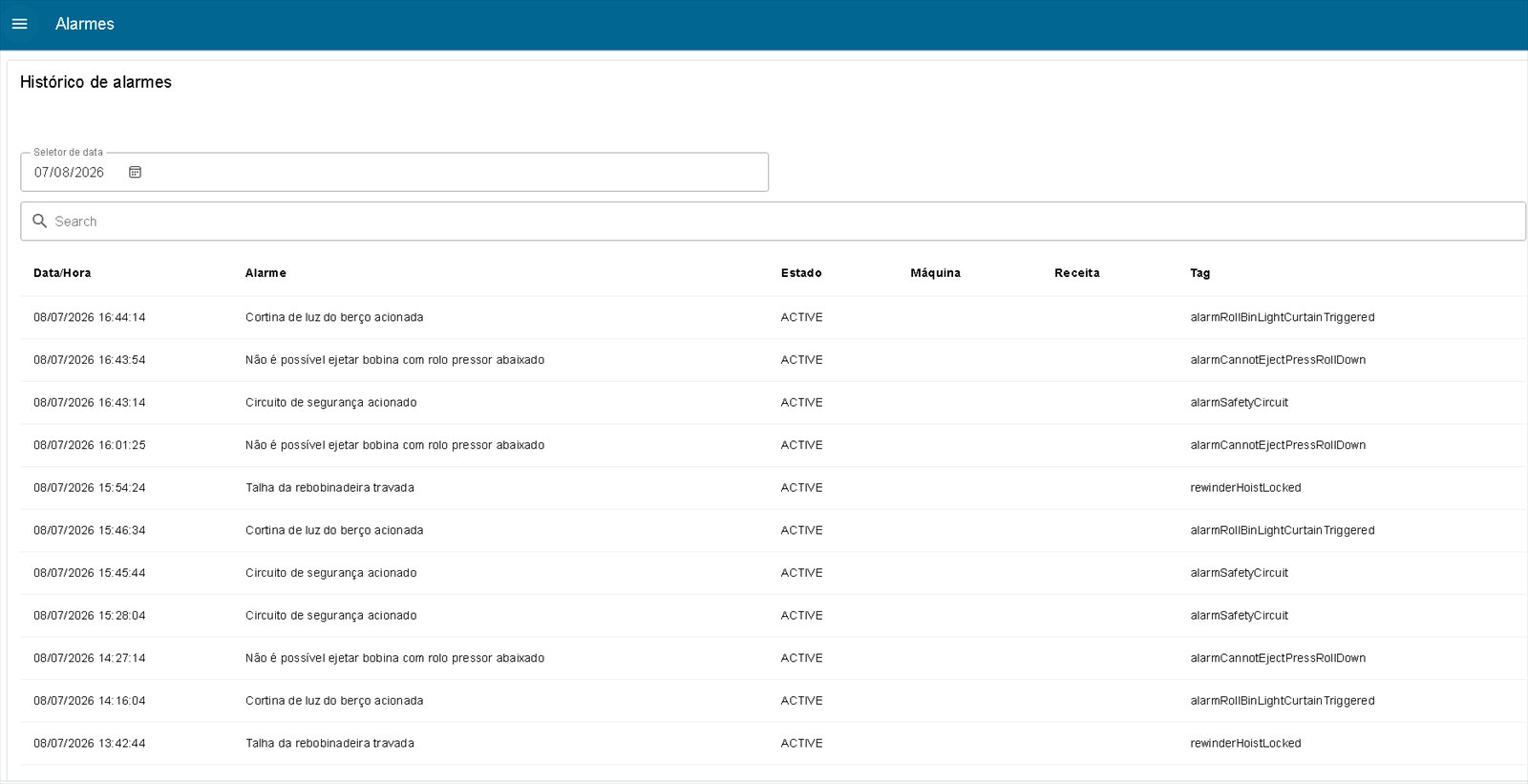

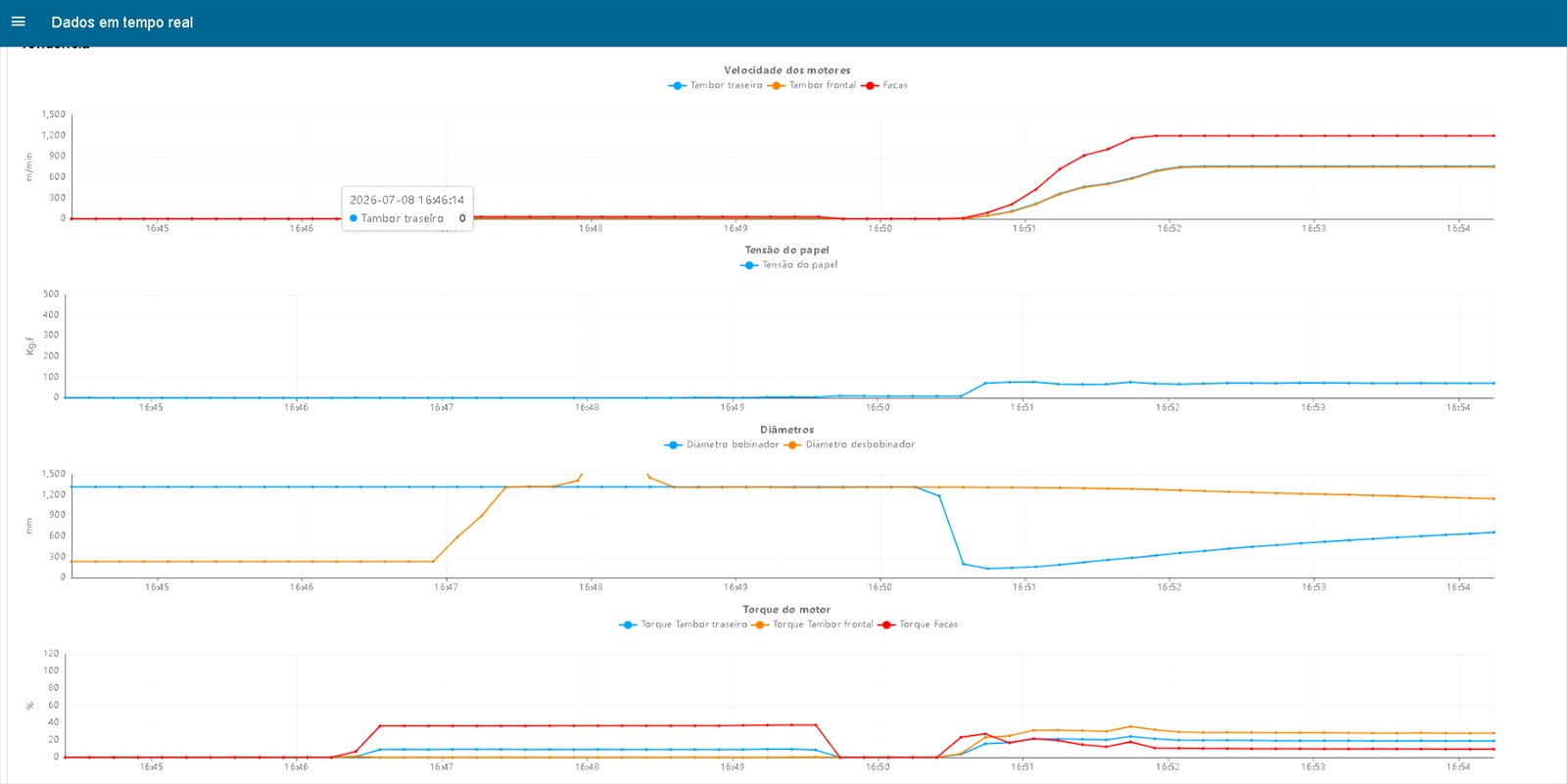

Histórico de variáveis
Registro das principais variáveis do processo para análise, rastreabilidade e apoio à manutenção.
WebServer remoto
Acesso remoto ao sistema para consulta técnica, suporte e acompanhamento de status da máquina.
Controle de tensão
Controle preciso de tensão por célula de carga, reduzindo variações durante o rebobinamento.
Controle de diâmetro
Leitura por sensor laser com parada automática ao atingir o diâmetro programado.

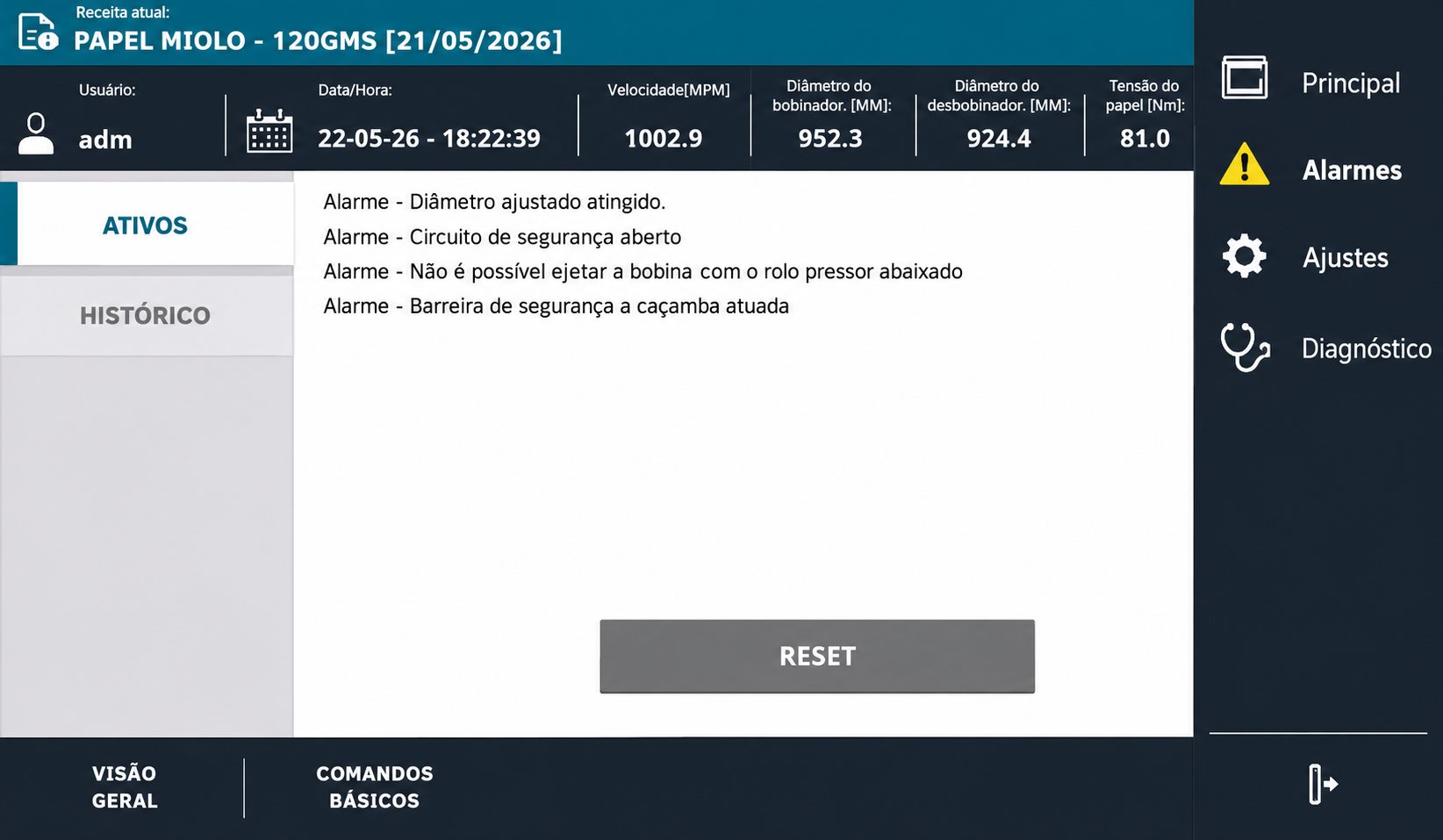

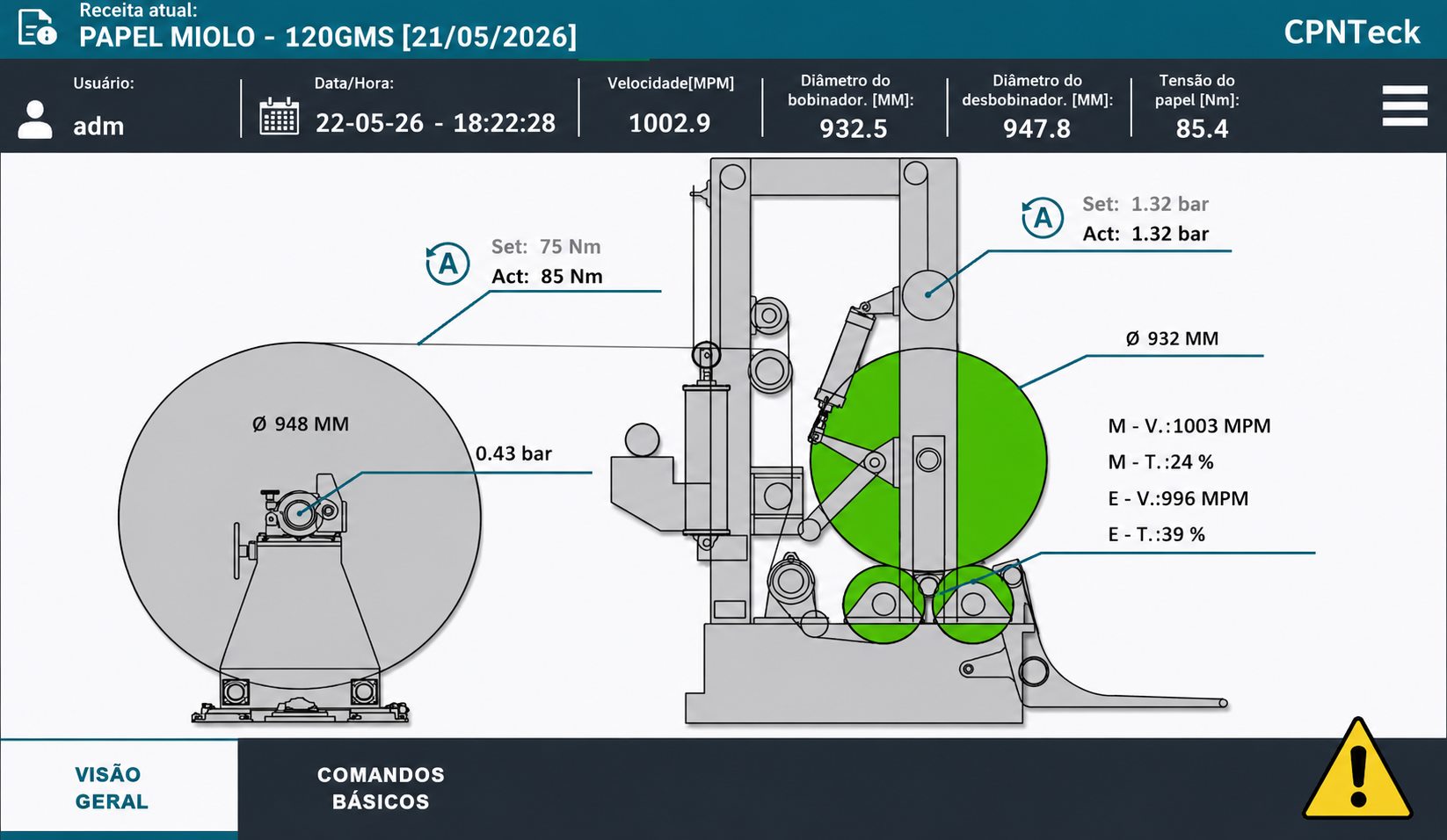

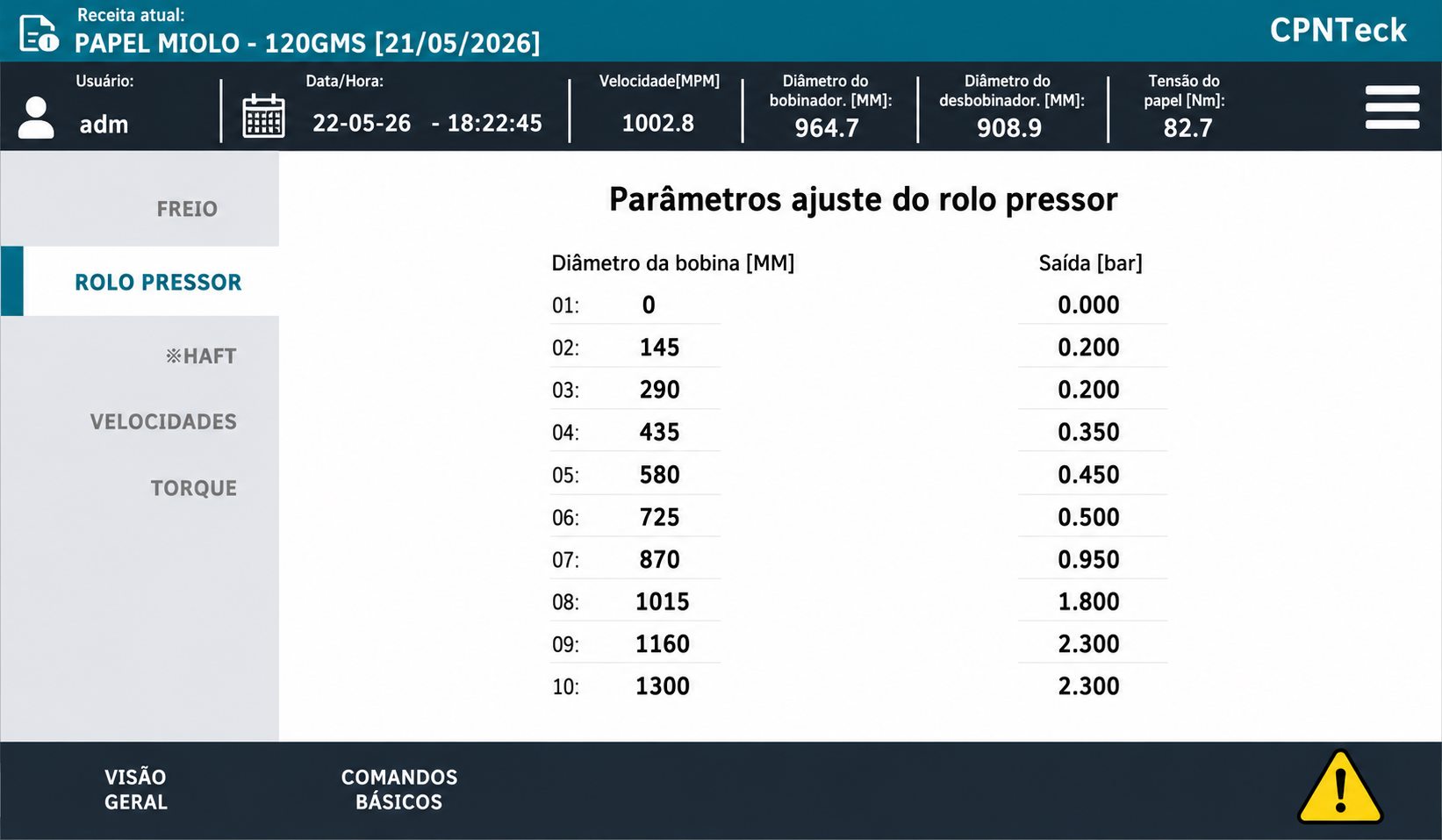

IHM de operação
Interface para o operador controlar parâmetros, acompanhar alarmes e conduzir a rotina da máquina.
Entregas técnicas

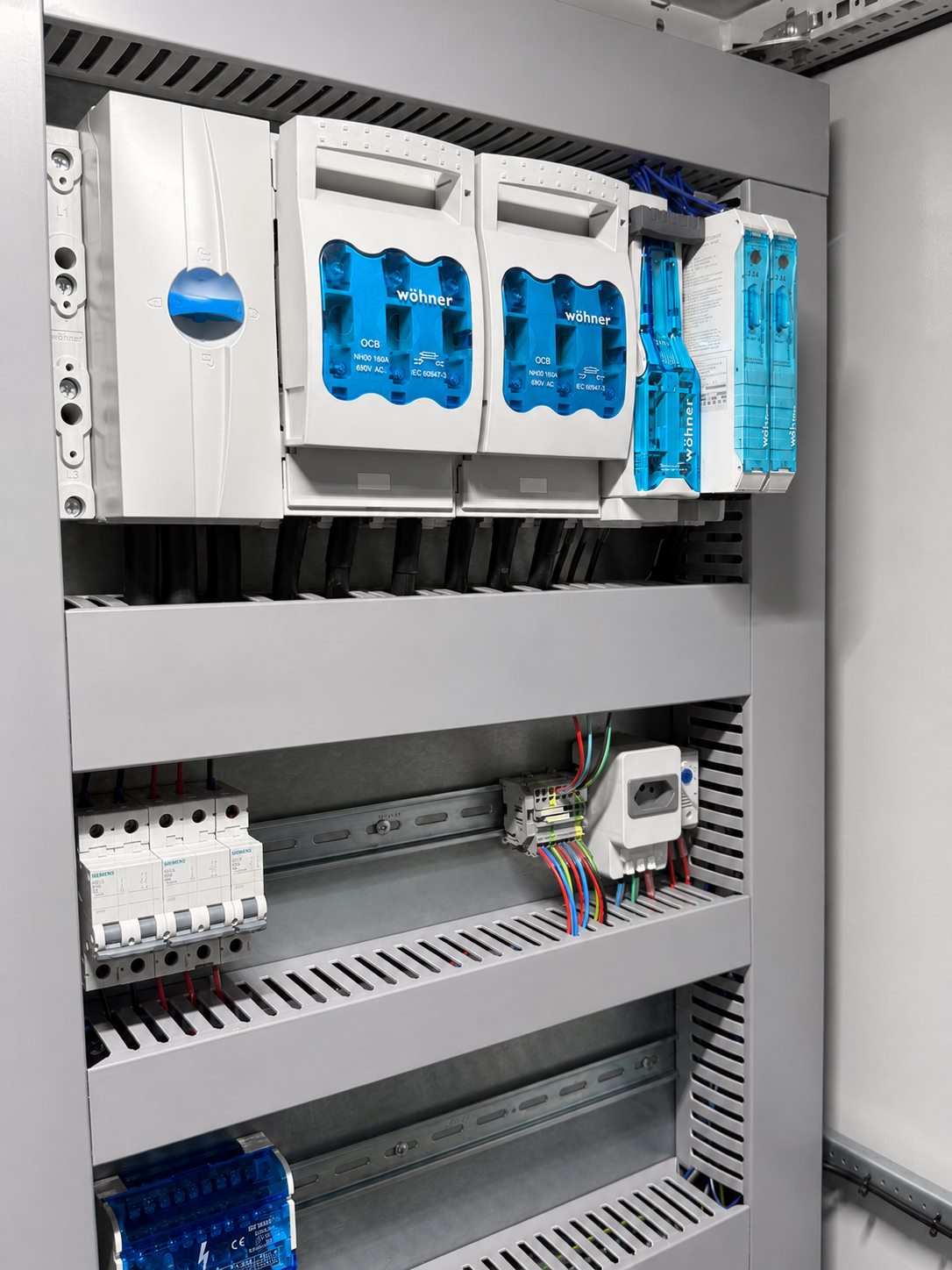

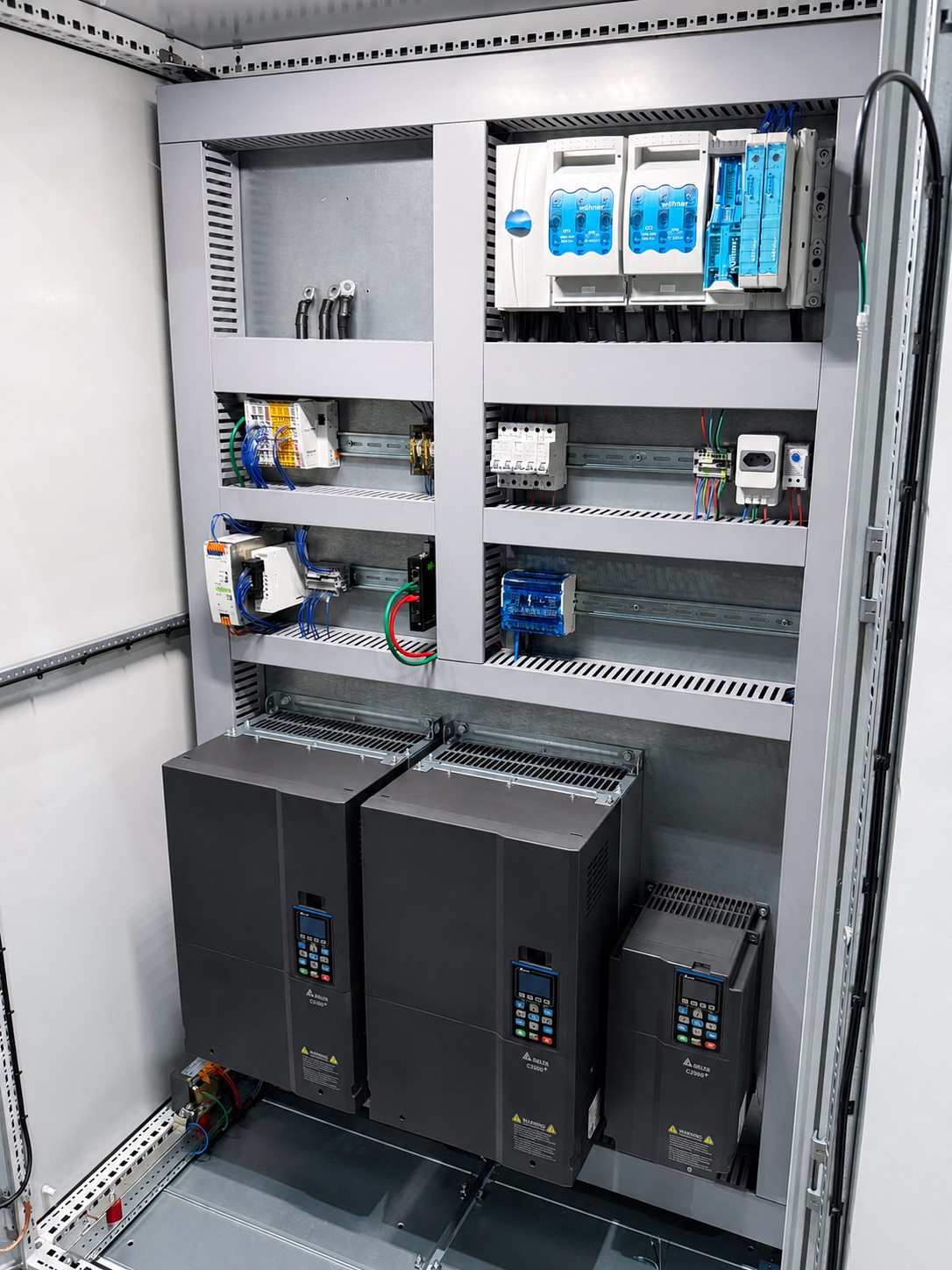

- Revisão e modernização do comando elétrico
- Integração de célula de carga para controle de tensão
- Integração de sensor laser para medição de diâmetro
- Configuração de parada automática por diâmetro
- Tela de operação em IHM
- Histórico de variáveis do processo
- WebServer remoto para suporte técnico
Ganhos para a operação
- Maior controle sobre tensão e diâmetro do rolo
- Operação mais intuitiva para o operador
- Melhor visibilidade do comportamento da máquina
- Base de dados para manutenção, ajustes e análise de processo
- Suporte remoto mais rápido para diagnósticos
Galeria técnica

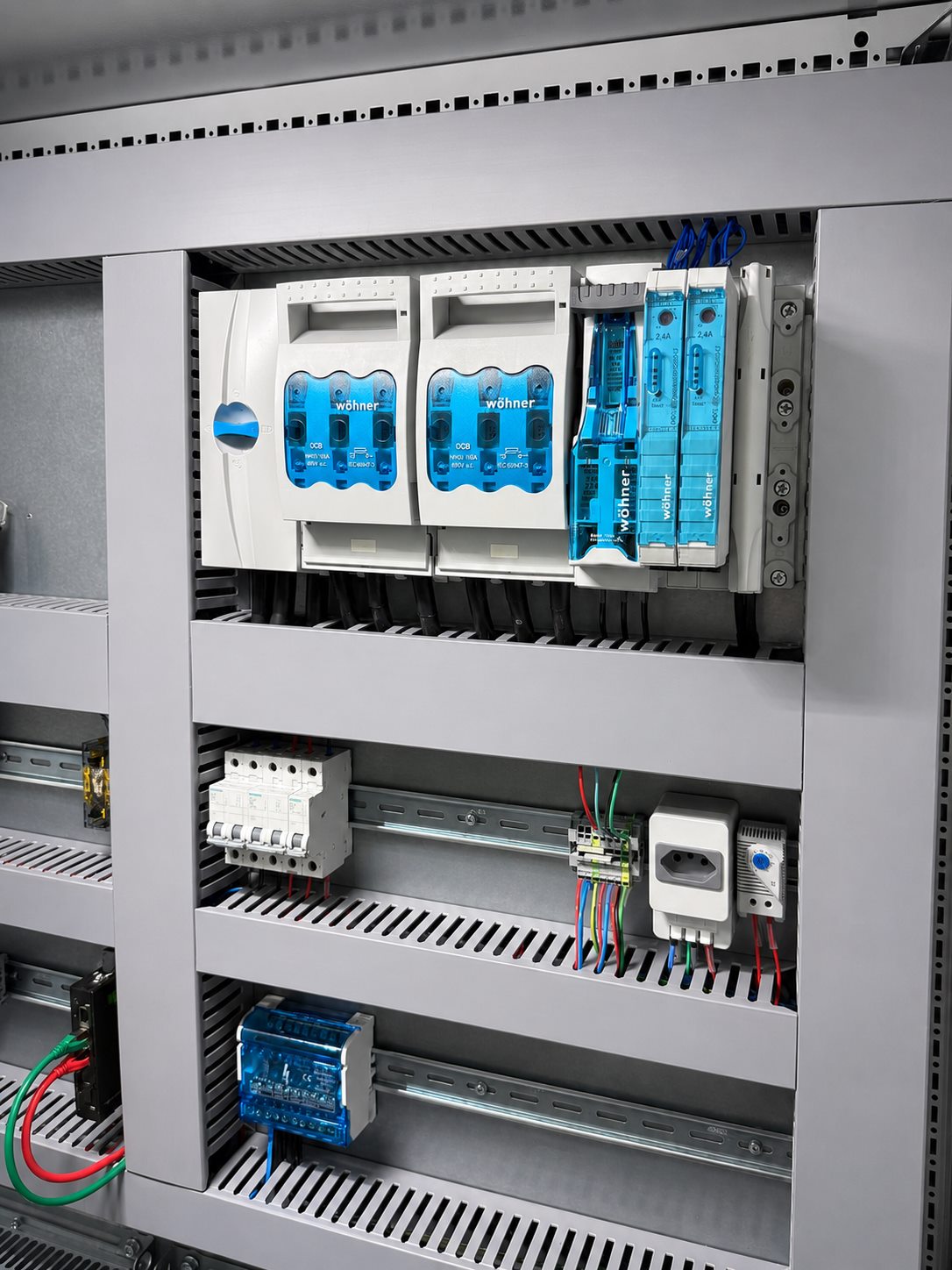

Imagens de painel, histórico e dashboards do projeto.
